光控端子收料機使用說明

 晉志德光控端子收料機外形美觀，結構合理，采用無段變速式收料，日本進口光眼控制收取，自動化程度高，可根據產品自動調整，速度平穩、收料整齊，完全不灼傷端子，同時有順時針、逆時針兩種收取回轉方向，加裝計數器，可根據要求數量設定，能大的提高沖壓生產效率降低生產成本。
　　1、光控端子收料機安裝
　?。?）安裝位置
　　a、置于沖床出料口處（距沖床1-2m），并確保與沖床在同一直線上。
　　b、確定收料機實際放置位置后，請將端子收料機下端轉向?qū)л喬は聞x車。
　?。?）外部連接方式
　　a、電源連接：收料機出廠時預留4C×1.25×5mm的電源線，請先確認使用電壓（收料機標準輸入電壓為單相22V），確認無誤后將插頭接上電源線，并接上電源。
　　b、沖床連接：為沖床連接線同步之電線2C×1.25×5mm接上沖床緊急停止。
　　2、端子收料機運轉檢驗
　?。?）請先確定端子收料機控制面板，電源開關切于關（OFF）位置，再將電源接上后，再將電源打開。
　?。?）請先啟動寸動開關，并利用一小段層間紙將層間感應器隔開。
　?。?）再將面板上搖頭開關切于正轉，此時收料輪盤應緩緩順時轉動，切于反轉則動作相反。
　?。?）再次切換自/手動開關，此時再用手緩緩貼近光電開關，此時收料盤會依手的遠近來調速。
　　特別注意：
　　如果層間感應器測試中沒有利用層間紙隔離，上述一切動作將不會連作。
　　3、端子收料機上線
　?。?）切換電源開關至ON位置。
　　（2）收取盤調整至合適的位置。

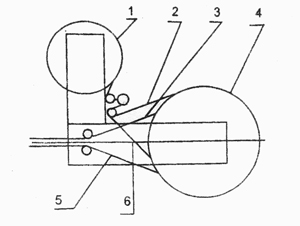

　　（3）收料機紙帶的行徑路線及收料端子的收取路線請依照下圖參考調整：
　　　　　　　　　　
　　a.紙帶盤 　b.紙帶 　c.端子帶 　d.端子帶 　e.端子帶 　f.紙帶
　　當端子輪順時針旋轉時，纏繞方向按b.c調整
　　當端子輪順時針旋轉時，纏繞方向按e.f調整。
